静流タイプ・エスカレーター用キャスター
ESCF Type (受注生産品)

サイズ 100 125

寸法図 PDFダウンロード

ESCF-100

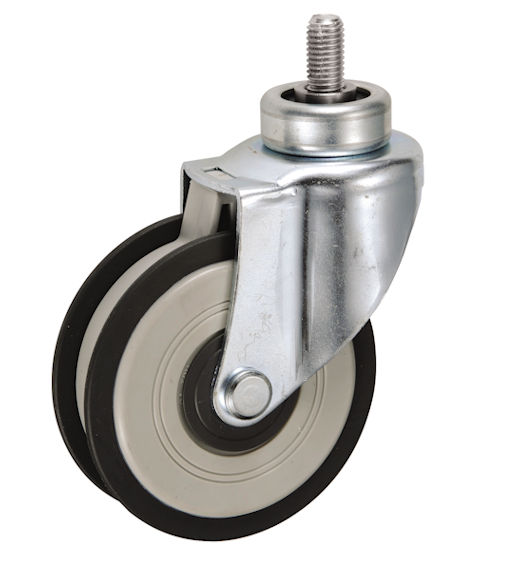

ESCF-100写真

ESCF-125

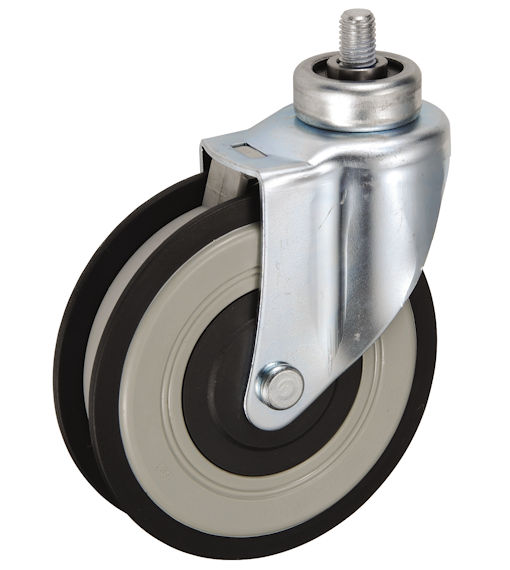

ESCF-125写真

＜　受　注　生　産　品　＞

単位:mm

サイズ	品　　　番	車輪仕様	軸受	最大荷重		タイヤ幅	シャフト径	取付高さ	ネ　ジ	軸長	偏心	自重
サイズ				(daN)	(kgf)	R	D	H1	T	L	E	(g)

	タ　イ　ヤ　幅　26
100	ESCF-100	エスカレータ用	B/B入	50	51.0	26	8	136	M12×P1.75	16	40	610
125	ESCF-125	エスカレータ用	B/B入	70	71.4	26	8	158	M12×P1.75	16	41	740
	タ　イ　ヤ　幅　24
100	ESCF-100/1	エスカレータ用	B/B入	50	51.0	24	8	136	M12×P1.75	16	40	610
125	ESCF-125/1	エスカレータ用	B/B入	70	71.4	24	8	158	M12×P1.75	16	41	740

軸　受

B/B入：鋼板製ベアリング入り

　

受注生産品です。通常：30～60日の納期が必要です。詳細については、ご発注時にお問い合わせください。
