UKAI Mark
低床式旋回金具
T Type
サイズ 50
金具寸法・寸法図 ケース入数 PDFダウンロード

SUIT-50



SUIT-50写真

RRT-50



RRT-50写真


画像をクリックすると拡大画像が表示されます。

単位:mm

サイズ 品   番 車輪仕様 軸受 最大荷重 タイヤ
シャフト
取付
高さ
トップ
プレート
取付穴
ピッチ
取付
穴径
偏心 自重
(daN) (kgf) R D H1 F1/F2 P1/P2 d E (g)


50 SUIT-50 ウレタン B/B入 80 81.6 24 10 57 118/118 94/94 8.5 12 800
RRT-50 MCナイロン B/B入 100 102.0 27 780

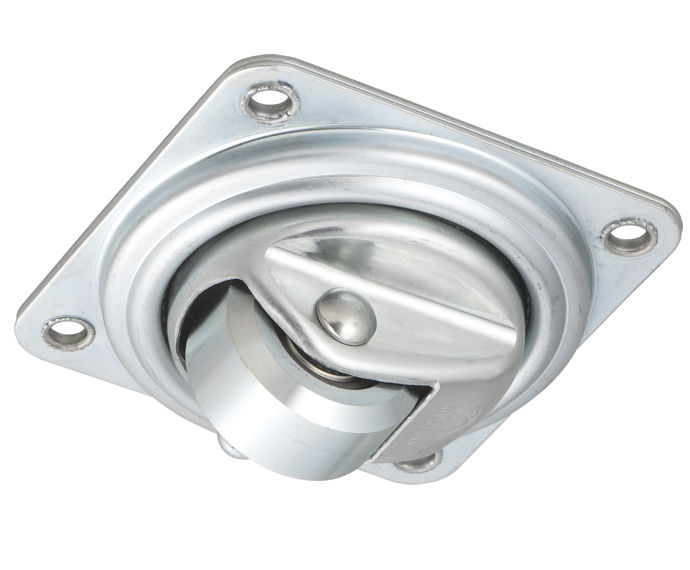

FT-50 鉄製 B/B入 990

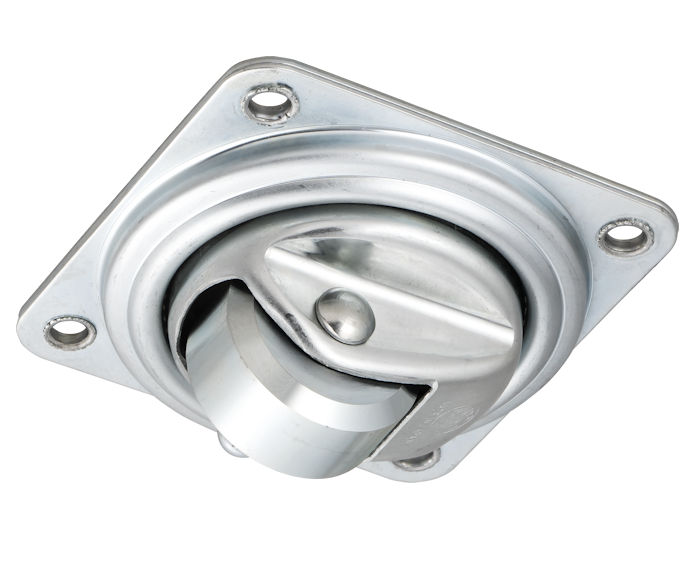

FAT-50 鉄製    60 61.2 1,060

軸 受
無印 :滑り軸受け
B/B入:鋼板製ベアリング入り
