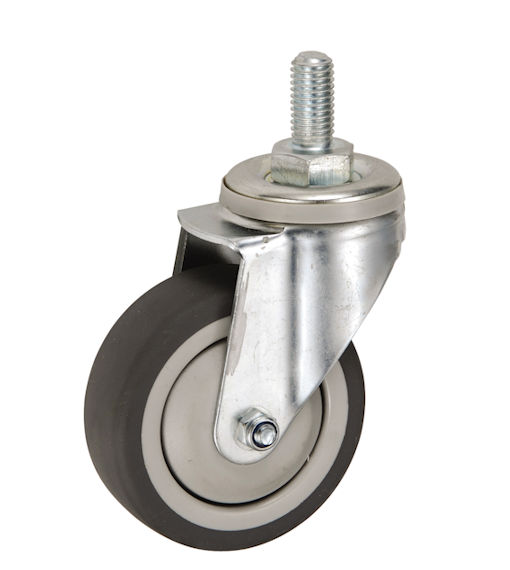

TPXL-75
TPXL-100

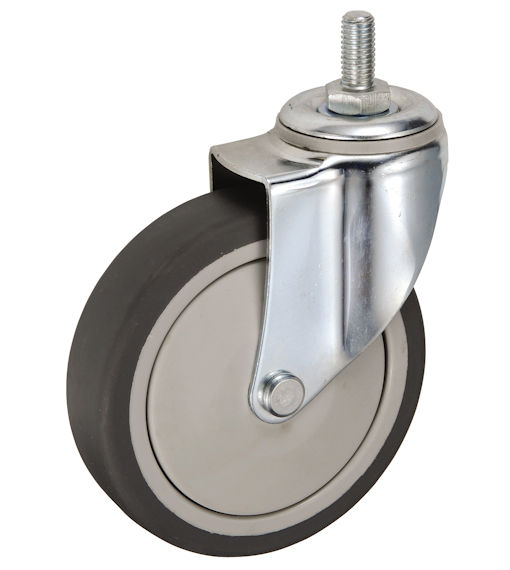

TPXL-125
＜ 受 注 生 産 品 ＞
単位:mm
| サイズ | 品 番 | 車輪仕様 | 軸受 | 最大荷重 | タイヤ幅 | シャフト径 | 取付高さ | ネ ジ | 軸長 | 偏心 | 自重 | |
| (daN) | (kgf) | R | D | H1 | T | L | E | (g) | ||||
 |
 |
 |
 |
 |
 |
 |
 |
 |
||||
| 75 | TPXL-75 | 熱可塑性 ゴム |
B/B入 | 40 | 40.8 | 25 | 6 | 105 | M12×P1.75 | 25 | 30 | 350 |
| 100 | TPXL-100 | 熱可塑性 ゴム |
B/B入 | 70 | 71.4 | 32 | 8 | 134 | M12×P1.75 | 25 | 40 | 660 |
| TUXL-100 | 熱可塑性 ウレタン |
B/B入 | 70 | 71.4 | 28 | 8 | 134 | M12×P1.75 | 25 | 40 | 620 | |
| 125 | TPXL-125 | 熱可塑性 ゴム |
B/B入 | 100 | 102.0 | 32 | 8 | 158 | M12×P1.75 | 25 | 43 | 780 |
軸 受
B/B入：鋼板製ベアリング入り
