牽引用旋回金具
JHW Type
サイズ 150 200
特長 寸法図 金具寸法 ケース入数 PDFダウンロード

RGJHW-200



RGJHW-200写真

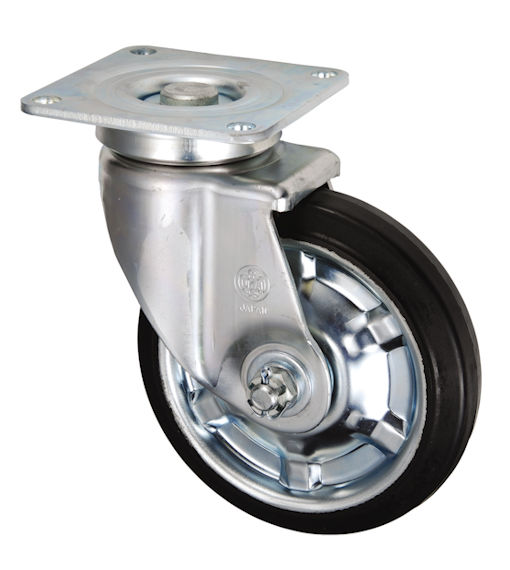

SHVJHW-200



SHVJHW-200写真


画像をクリックすると拡大画像が表示されます。

単位:mm

サイズ 品   番 車輪仕様 軸受 最大荷重 タイヤ
シャフト
取付
高さ
トップ
プレート
取付穴
ピッチ
取付
穴径
偏心 自重
(daN) (kgf) R D H1 F1/F2 P1/P2 d E (g)


150 RGJHW-150 アルミ製ゴム B/B入 300 306.0 50 20 198 120/120 90/90 11 45 4,070

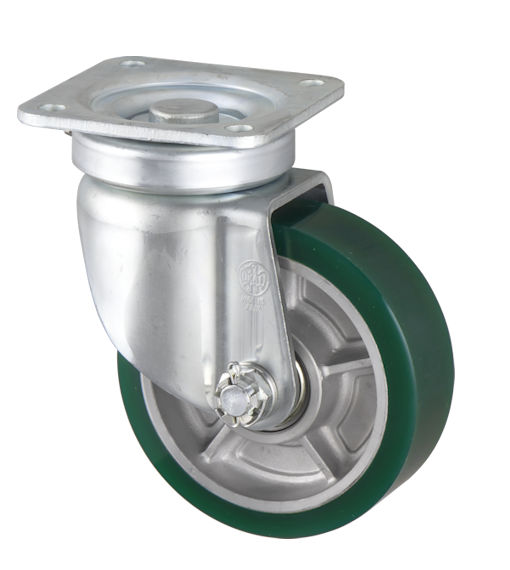

RJHW-150 アルミ製ウレタン B/B入 500 510.0 4,180

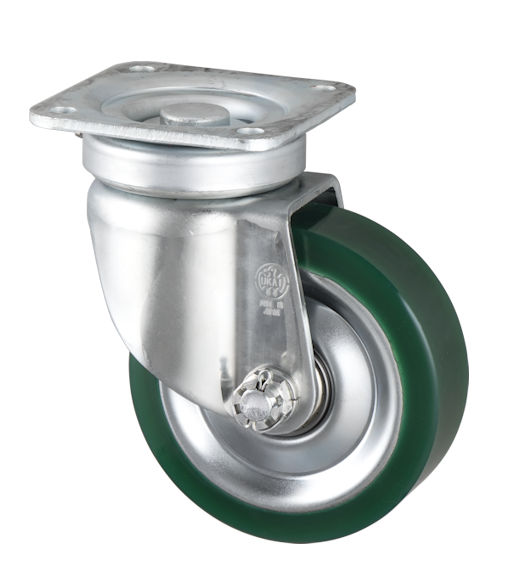

RFJHW-150 鋼板製ウレタン B/B入 4,240

軸 受
B/B入:鋼板製ベアリング入り

シャフトは、緩み止め割ピン仕様です。

特 長
旋回部上段にスラストベアリング、下段にテーパーローラーベアリングを内蔵する事により、
重荷重下での円滑な旋回性能を実現したJH型を、更に牽引用に強化しました。
車輪と金具を締結するシャフト・ナット、そして旋回部のセンターボルト・ナットを
緩み止め割ピン仕様としております。
※旋回性能の詳細(JH型の特長)
