RGJMB-150
RJMB-150
RFJMB-150
RRJMB-150
画像をクリックすると拡大画像が表示されます。
単位:mm
| サイズ | 品 番 | 車輪仕様 | 軸受 | 最大荷重 | タイヤ 幅 |
シャフト 径 |
取付 高さ |
トップ プレート |
取付穴 ピッチ |
取付 穴径 |
偏心 | 自重 | ||
| (daN) | (kgf) | R | D | H1 | F1/F2 | P1/P2 | d | E | (g) | |||||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|||||

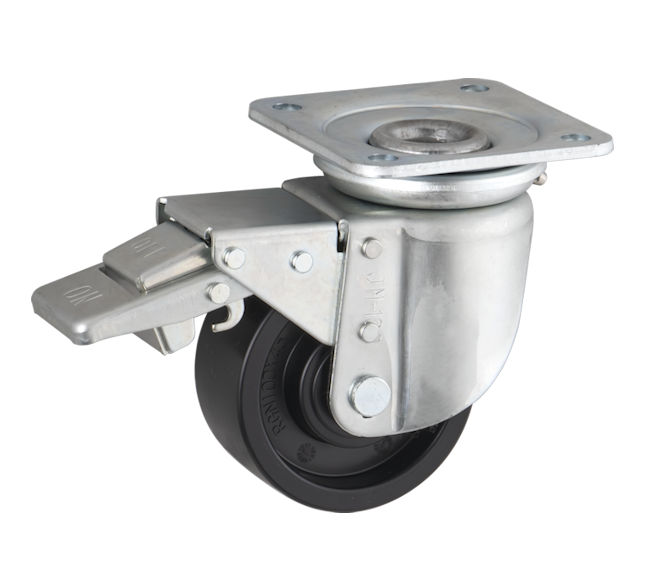

| 100 | RGNJMB-100 | 強化ナイロン | B/B入 | 460 | 469.2 | 45 | 12 | 144 | 108/108 | 80/80 | 11 | 37 | 2,250 | |
| RGJMB-100 | アルミ製ゴム | B/B入 | 200 | 204.0 | 50 | 2,280 | ||||||||
| RJMB-100 | アルミ製ウレタン | B/B入 | 300 | 306.0 | 2,280 | |||||||||
| RFJMB-100 | 鋼板製ウレタン | B/B入 | 2,290 | |||||||||||

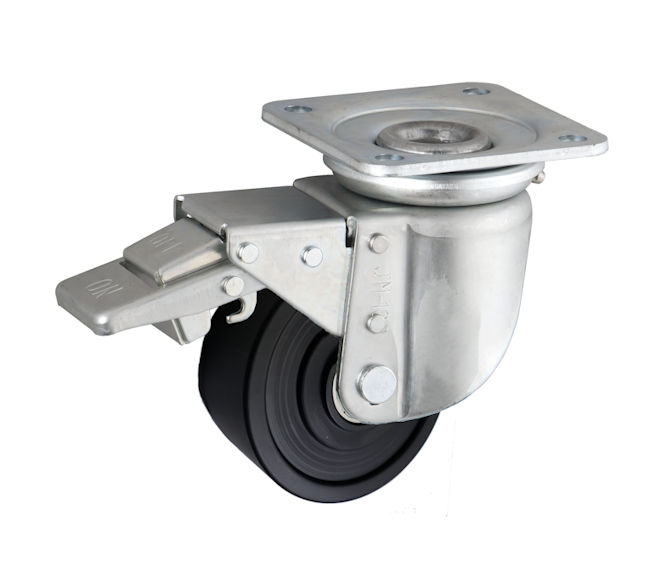

| RRJMB-100 | MCナイロン | B/B入 | 460 | 469.2 | 45 | 2,190 | ||||||||

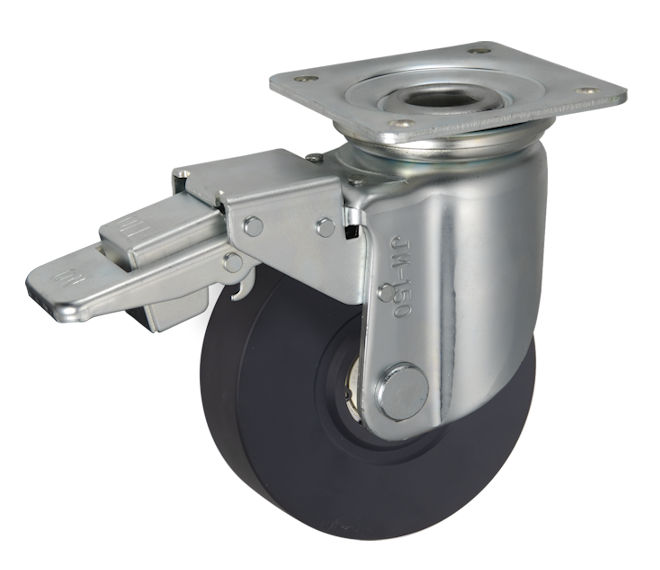

| UWBJMB-100 | MCナイロン | B/B入 | 29 | 2,130 | ||||||||||
