画像をクリックすると拡大画像が表示されます。
単位:mm
サイズ | 品 番 | 車輪仕様 | 軸受 | 最大荷重 | タイヤ 幅 |
シャフト 径 |
取付 高さ |
トップ プレート |
取付穴 ピッチ |
取付 穴径 |
自重 | ||
(daN) | (kgf) | R | D | H1 | F1/F2 |
P1/
P2(P2') |
d | (g) | |||||
150 | ■鋼板製ゴム | ||||||||||||
SK-150 ☆ | ゴム | B/B入 | 200 | 204.0 | 45 | 20 | 198 | 137/93 |
※100/
56
(50) |
11 | 1,960 | ||
SRK-150 ☆ | 赤ゴム | B/B入 | 160 | 163.2 | 1,960 | ||||||||
CRK-150 ☆ | 耐熱ゴム | B/B入 | 200 | 204.0 | 2,000 | ||||||||
■鋼板製ウレタンゴム | |||||||||||||
SUIK-150 ☆ | ウレタン | B/B入 | 300 | 306.0 | 38 | 20 | 198 | 137/93 |
※100/
56
(50) |
11 | 2,150 | ||
SUIEK-150 ☆ | 帯電防止ウレタン | B/B入 | 2,150 | ||||||||||
■樹脂製ゴム | |||||||||||||

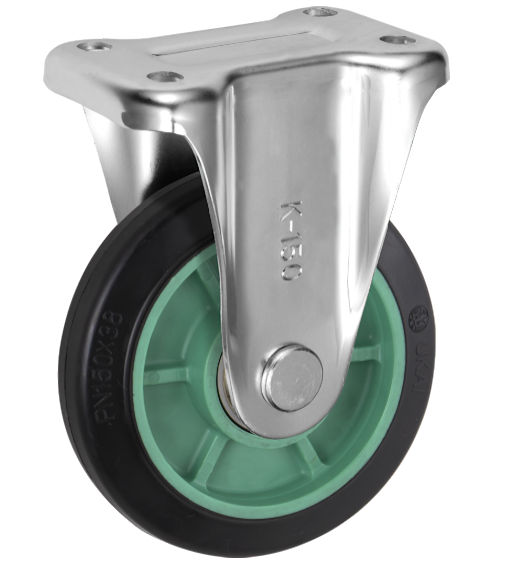

PNK-150 ☆ | ゴム | B/B入 | 175 | 178.5 | 38 | 20 | 198 | 137/93 |
※100/
56
(50) |
11 | 1,670 | ||
PNDK-150 ☆ | ゴム | SUS入 | 1,670 | ||||||||||
PNAK-150 | ゴム | 140 | 142.8 | 1,510 | |||||||||
■樹脂製ウレタンゴム | |||||||||||||

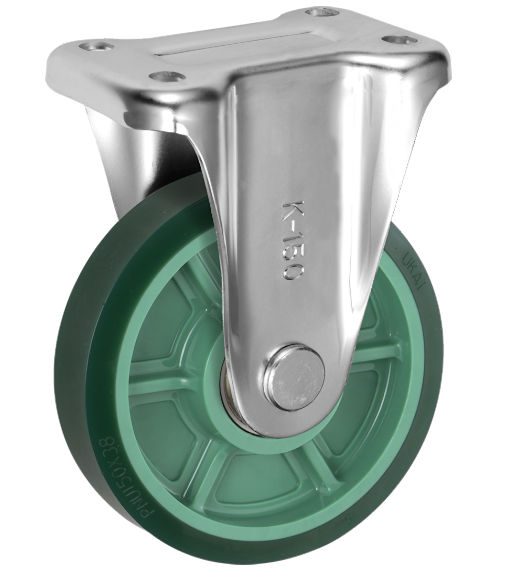

PNUK-150 ☆ | ウレタン | B/B入 | 250 | 255.0 | 38 | 20 | 198 | 137/93 |
※100/
56
(50) |
11 | 1,630 | ||
PNUDK-150 ☆ | ウレタン | SUS入 | 1,630 | ||||||||||
PNUAK-150 | ウレタン | 150 | 153.0 | 1,440 | |||||||||
■ナイロン | |||||||||||||
PK-150 | ナイロン | 180 | 183.6 | 45 | 20 | 198 | 137/93 |
※100/
56
(50) |
11 | 1,410 | |||
PBK-150 ☆ | ナイロン | B/B入 | 300 | 306.0 | 1,650 | ||||||||
PBDK-150 ☆ | ナイロン | SUS入 | 1,650 | ||||||||||
■MCナイロン | |||||||||||||
UWBK-150 | MCナイロン | B/B入 | 300 | 306.0 | 40 | 20 | 198 | 137/93 |
※100/
56
(50) |
11 | 2,090 | ||
UWBDK-150 | MCナイロン | SUS入 | 2,090 | ||||||||||
UWAK-150 | MCナイロン | 1,940 | |||||||||||
UWBSK-150 ☆ | MCナイロン | B/B入 | 30 | 1,690 | |||||||||
UWBSDK-150 ☆ | MCナイロン | SUS入 | 1,690 |
※長穴になります。
☆足の巻き込み事故を防ぐ、防護カバーを装着することができます。防護カバー付キャスターの詳細
