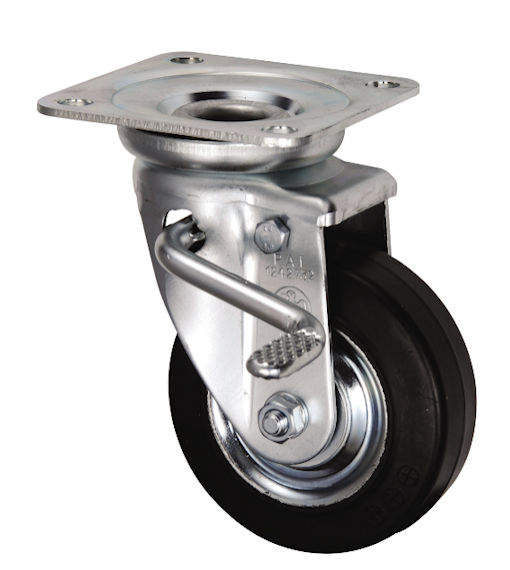

中荷重用ストッパー付旋回金具[左用]
JBL Type 左用ストッパーについて

サイズ 100 130 150 200 JB Type[右用]

金具寸法・寸法図ケース入数 PDFダウンロード

SJBL-100

画像をクリックすると拡大画像が表示されます。

単位:mm

サイズ	品　　　番		車輪仕様	軸受	最大荷重		タイヤ幅	シャフト径	取付高さ	トッププレート	取付穴ピッチ	取付穴径	偏心	自重
					(daN)	(kgf)	R	D	H1	F1/F2	P1/P2	d	E	(g)

100	■鋼板製ゴム
	SJBL-100		ゴム	B/B入	130	132.6	35	12	144	95/95	71/71	11	35	1,230
	SRJBL-100		赤ゴム	B/B入	100	102.2								1,230
	CRJBL-100		耐熱ゴム	B/B入	130	132.6								1,260
	■鋼板製ウレタンゴム
	SUIJBL-100		ウレタン	B/B入	180	183.6	32	12	144	95/95	71/71	11	35	1,300
	SUIEJBL-100		帯電防止ウレタン	B/B入										1,300
	■樹脂製ゴム
	PNJBL-100		ゴム	B/B入	100	102.0	32	12	144	95/95	71/71	11	35	1,130
	PNDJBL-100		ゴム	SUS入										1,130
	PNAJBL-100		ゴム											1,070
	■樹脂製ウレタンゴム
	PNUJBL-100		ウレタン	B/B入	150	153.0	32	12	144	95/95	71/71	11	35	1,110
	PNUDJBL-100		ウレタン	SUS入										1,110
	PNUAJBL-100		ウレタン		100	102.0								1,050
	■ナイロン
	PJBL-100		ナイロン		120	122.4	35	12	144	95/95	71/71	11	35	1,030
	PBJBL-100		ナイロン	B/B入	180	183.6								1,090
	PBDJBL-100		ナイロン	SUS入										1,090
	■MCナイロン
	UWBJBL-100		MCナイロン	B/B入	180	183.6	29	12	144	95/95	71/71	11	35	1,240
	UWBDJBL-100		MCナイロン	SUS入										1,240
	UWAJBL-100		MCナイロン											1,190
	UWBSJBL-100		MCナイロン	B/B入			30							1,190
	UWBSDJBL-100		MCナイロン	SUS入										1,190

軸　受

無印　：滑り軸受け
B/B入：鋼板製ベアリング入り
SUS入：ステンレス製ベアリング入り

　

受注生産品です。通常：30～60日の納期が必要です。詳細については、ご発注時にお問い合わせください。

ダブルストッパー仕様

車輪の回転

金具の旋回

を同時に止める
