中荷重用ストッパー付旋回金具[左用]
JBL Type 左用ストッパーについて

サイズ 100 130 150 200 JB Type[右用]

金具寸法・寸法図ケース入数 PDFダウンロード

SJBL-150

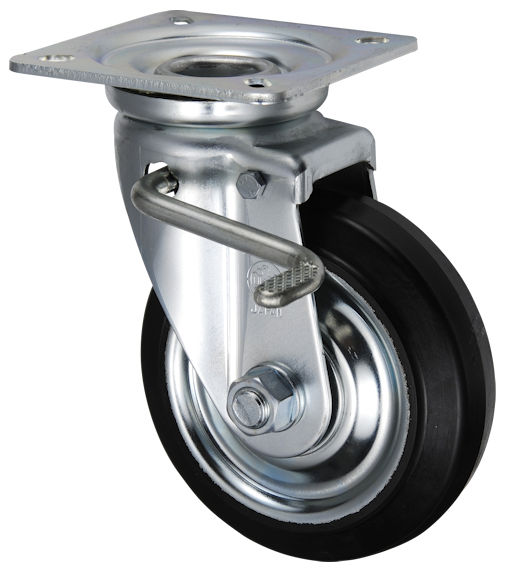

CRJBL-150

画像をクリックすると拡大画像が表示されます。

単位:mm

サイズ	防護カバ｜	品　　　番		車輪仕様	軸受	最大荷重		タイヤ幅	シャフト径	取付高さ	トッププレート	取付穴ピッチ	取付穴径	偏心	自重
						(daN)	(kgf)	R	D	H1	F1/F2	P1/P2	d	E	(g)

150	■鋼板製ゴム
	☆	SJBL-150		ゴム	B/B入	200	204.0	45	20	198	120/120	※ 95/95 (87/87)	11	45	2,700
	☆	SRJBL-150		赤ゴム	B/B入	160	142.8								2,700
	☆	CRJBL-150		耐熱ゴム	B/B入	200	183.6								2,740
	■鋼板製ウレタンゴム
	☆	SUIJBL-150		ウレタン	B/B入	300	306.0	38	20	198	120/120	※ 95/95 (87/87)	11	45	2,890
	☆	SUIEJBL-150		帯電防止ウレタン	B/B入										2,890
	■樹脂製ゴム
	☆	PNJBL-150		ゴム	B/B入	175	178.5	38	20	198	120/120	※ 95/95 (87/87)	11	45	2,410
	☆	PNDJBL-150		ゴム	SUS入										2,410
		PNAJBL-150		ゴム		140	142.8								2,250
	■樹脂製ウレタンゴム
	☆	PNUJBL-150		ウレタン	B/B入	250	255.0	38	20	198	120/120	※ 95/95 (87/87)	11	45	2,370
	☆	PNUDJBL-150		ウレタン	SUS入										2,370
		PNUAJBL-150		ウレタン		150	153.0								2,180
	■ナイロン
		PJBL-150		ナイロン		180	183.6	45	20	198	120/120	※ 95/95 (87/87)	11	45	2,150
	☆	PBJBL-150		ナイロン	B/B入	300	306.0								2,390
	☆	PBDJBL-150		ナイロン	SUS入										2,390
	■MCナイロン
		UWBJBL-150		MCナイロン	B/B入	300	306.0	40	20	198	120/120	※ 95/95 (87/87)	11	45	2,830
		UWBDJBL-150		MCナイロン	SUS入										2,830
		UWAJBL-150		MCナイロン											2,680
	☆	UWBSJBL-150		MCナイロン	B/B入			30							2,430
	☆	UWBSDJBL-150		MCナイロン	SUS入										2,430

※長穴に変更となりました[φ150旋回金具・取付穴の変更案内]。
☆足の巻き込み事故を防ぐ、防護カバーを装着することができます。防護カバー付キャスターの詳細

軸　受

無印　：滑り軸受け
B/B入：鋼板製ベアリング入り
SUS入：ステンレス製ベアリング入り

　

受注生産品です。通常：30～60日の納期が必要です。詳細については、ご発注時にお問い合わせください。

ダブルストッパー仕様

車輪の回転

金具の旋回

を同時に止める
