重荷重用旋回金具
JH Type
サイズ 130 150 200
特長 寸法図 金具寸法 ケース入数 PDFダウンロード

RGJH-150



RGJH-150写真

RJH-150



RJH-150写真

RFJH-150



RFJH-150写真

RRJH-150



RRJH-150写真

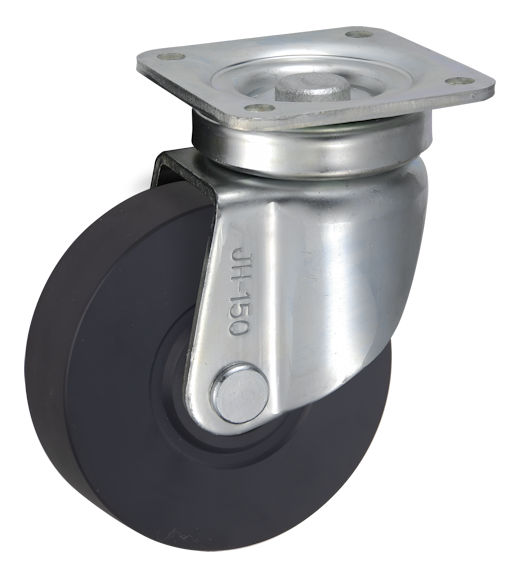

UWBJH-200



UWBJH-200写真

画像をクリックすると拡大画像が表示されます。

単位:mm

サイズ 品   番 車輪仕様 軸受 最大荷重 タイヤ
シャフト
取付
高さ
トップ
プレート
取付穴
ピッチ
取付
穴径
偏心 自重
(daN) (kgf) R D H1 F1/F2 P1/P2 d E (g)


200 JH-200 シャフト径 25
RGJH-200 鋼板製ゴム B/B入 410 418.2 63 25 250 140/140 112/112 14 70 6,020
RFJH-200 鋼板製ウレタン B/B入 600 612.0 6,030
RRJH-200 アルミ製MCナイロン B/B入 660 673.2 5,870
UWBJH-200 MCナイロン B/B入 800 816.0 42 5,400
JH-200 シャフト径 20
SVJH-200 ゴム B/B入 250 255.0 45 20 250 140/140 112/112 14 70 5,020
SHVJH-200 高反発ゴム B/B入 250 255.0 5,020

軸 受
B/B入:鋼板製ベアリング入り
特 長
旋回部上段にスラストベアリング、下段にテーパーローラーベアリングを内蔵する事により、
重荷重下での円滑な旋回性能を実現。経年による性能低下も少ない設計です。
※旋回性能の詳細
