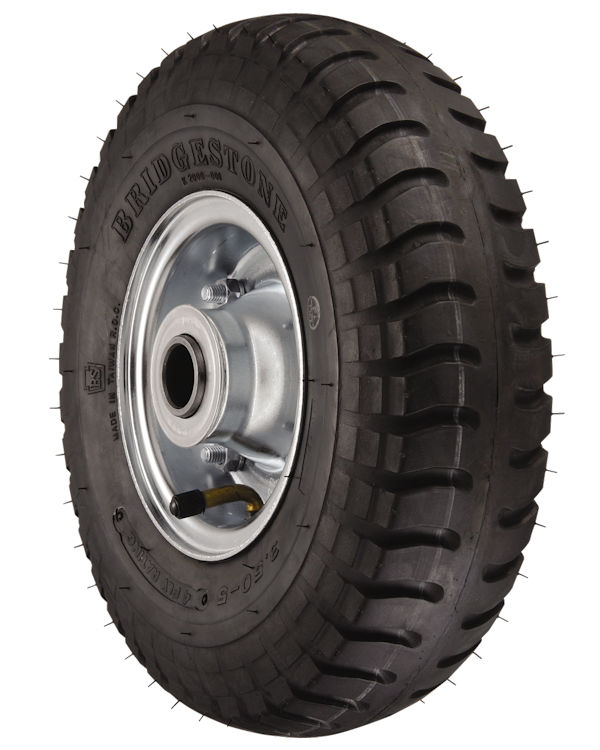

3.50-5HL BS タチ付
3.50-5HLホイル
画像をクリックすると拡大画像が表示されます。
単位:mm
| 品 番 | 車輪 仕様 |
最大荷重 | タイヤ | ホイル | ボス幅 | シャフト径 | 標準空気圧 | 使用 ベアリング （鋼板製） |
使用 バルブ |
自重 | |||||
| 外径 | 幅 | 外径 | 内径 | 外幅 | 内幅 | ||||||||||
| (daN) | (kgf) | A | R | E | C | G | F | B | D | (g) | |||||
 |
 |
 |
 |
 |
(kg/cm2) |  |
|||||||||
| 3.50-5HL | BS | 160 | 163.2 | 295 | 90 | 149 | 127 | 75 | 62 | 98 | 25 | 3.5 | 205B | JS87 | 2,610 |
| FO | 286 | 90 | TR87 | 2,610 | |||||||||||
タイヤ外径・幅は、標準空気圧・無負荷の状態で測定したものです。
使用条件によって変動する可能性があります。
3.50-5HL AL
画像をクリックすると拡大画像が表示されます。
単位:mm
| 品 番 | 車輪 仕様 |
最大荷重 | タイヤ | ホイル | ボス幅 | シャフト径 | 標準空気圧 | 使用 ベアリング （鋼板製） |
使用 バルブ |
自重 | |||||
| 外径 | 幅 | 外径 | 内径 | 外幅 | 内幅 | ||||||||||
| (daN) | (kgf) | A | R | E | C | G | F | B | D | (g) | |||||
|
|
|
|
|
(kg/cm2) | |
|||||||||
| 3.50-5HL | AL | 200 | 204.0 | 286 | 90 | 150 | 124 | 90 | 76 | 92 | 25 | - | CBB-2547R | - | 5,940 |
タイヤ外径・幅は、無負荷の状態で測定したものです。
使用条件によって変動する可能性があります。
