HLJ2.50-4
FO BLACK
HLJ2.50-4
PU GRAY
HLJ2.50-4
AL
画像をクリックすると拡大画像が表示されます。
単位:mm
| 品 番 | 車輪 仕様 |
軸受 | 最大荷重 | タイヤ | 標準 空気圧 |
シャフト径 | 取付 高さ |
トップ プレート |
取付穴 ピッチ |
取付 穴径 |
偏心 | 自重 | ||
| 外径 | 幅 | |||||||||||||
| (daN) | (kgf) | A | R | D | H1 | F1/F2 | P1/P2 | d | E | (g) | ||||
 |
 |
 |
(kgf/ cm2) |
 |
 |
 |
 |
 |
 |
 |
||||
| HLJ2.50-4 | BS | B/B入 | 85 | 86.7 | 225 | 65 | 3.5 | 20 | 292 | 160/160 | 125/125 | 14 | 71 | 4,920 |
| FO BLACK | B/B入 | 218 | 62 | 289 | 4,830 | |||||||||
| FO GRAY | B/B入 | 4,830 | ||||||||||||

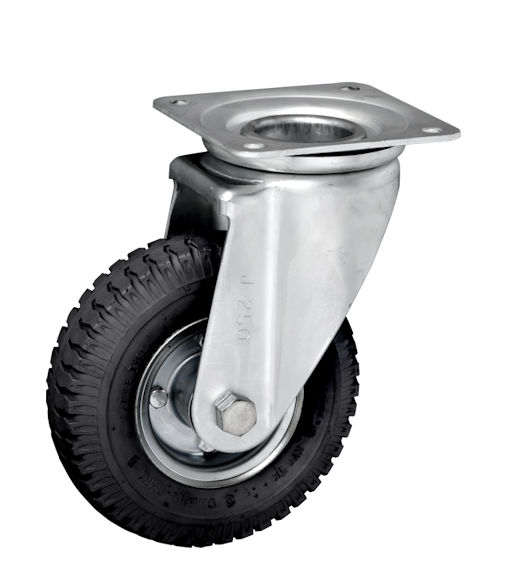

| PU BLACK | B/B入 | 85 | 86.7 | 211 | 61 | － | 285 | 5,120 | ||||||
| PU GRAY | B/B入 | 5,120 | ||||||||||||
| AL | B/B入 | 100 | 102.0 | 220 | 60 | － | 290 | 6,050 | ||||||

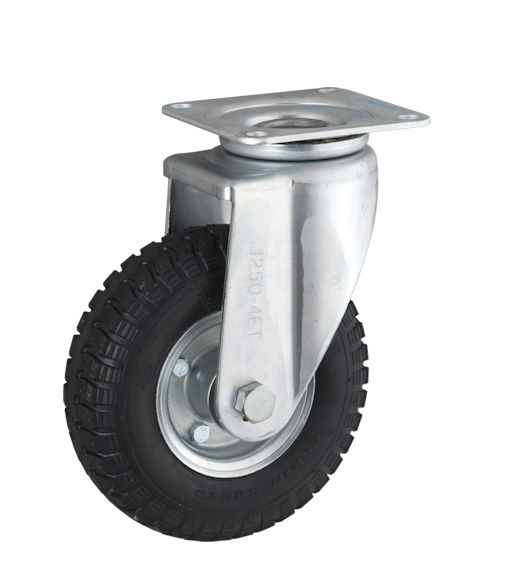

| HLETJ2.50-4 | BS | B/B入 | 85 | 86.7 | 225 | 65 | 3.5 | 20 | 292 | 140/140 | 112/112 | 14 | 58 | 4,520 |
| FO BLACK | B/B入 | 218 | 62 | 289 | 4,430 | |||||||||
| FO GRAY | B/B入 | 4,430 | ||||||||||||

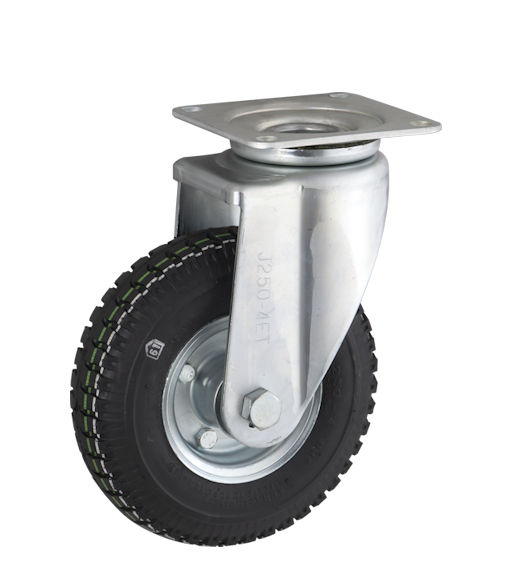

| PU BLACK | B/B入 | 85 | 86.7 | 211 | 61 | － | 285 | 4,720 | ||||||
| PU GRAY | B/B入 | 4,720 | ||||||||||||
| AL | B/B入 | 100 | 102.0 | 220 | 60 | － | 290 | 5,650 | ||||||
タイヤ外径・幅は、標準空気圧・無負荷の状態で測定したものです。
使用条件によって変動する可能性があります。
