産業車輌用旋回キャスター HLJ / HLJY / HFJF Type
金具寸法・寸法図 ケース入数 PDFダウンロード
サイズ 61/2×2-3 2.00-4 61/2×2-4
2.50-4 3.00-4 8×3.00-4 3.50-5

HLJ61/2×2-3
BLACK

HLJ61/2x2-3 BLACK写真

HLJ61/2×2-3
GRAY

HLJ61/2x2-3 GRAY写真


画像をクリックすると拡大画像が表示されます。

単位:mm

品   番 車輪
仕様
軸受 最大荷重 タイヤ 標準
空気圧
シャフト径 取付
高さ
トップ
プレート
取付穴
ピッチ
取付
穴径
偏心 自重
外径
(daN) (kgf) A R D H1 F1/F2 P1/P2
(P1'/P2')
d E (g)
(kgf/
cm2)
HLJ61/2×2-3 BLACK B/B入 60 61.2 175 53 2.5 12 210 120/120 90/90
(80/80)
11 45 1,500
GRAY B/B入 1,500

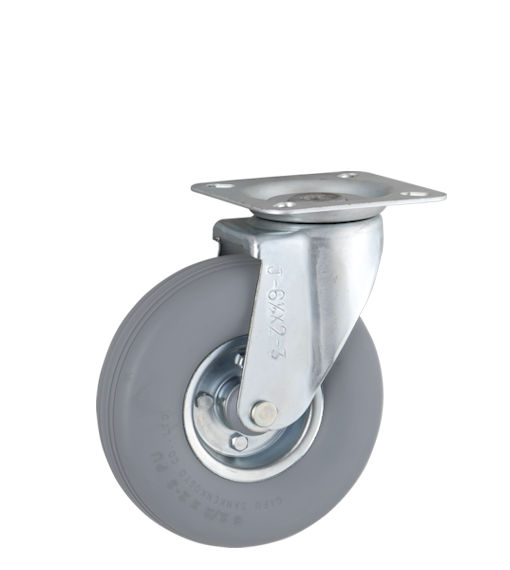

PU B/B入 - 1,640
HLJY61/2×2-3 BLACK B/B入 60 61.2 175 53 2.5 12 210 128/ 98 100/ 56 11 45 1,490

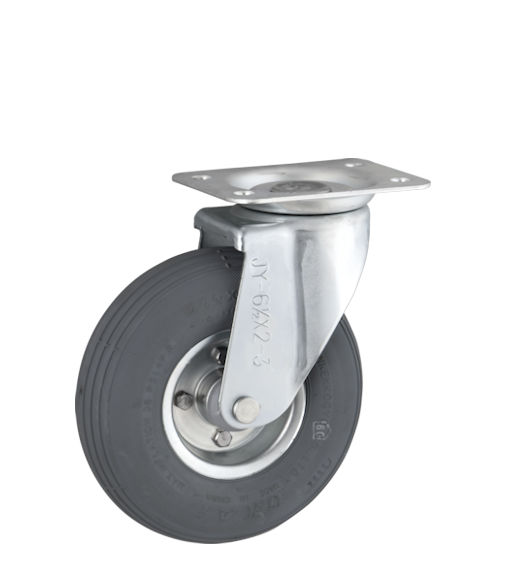

GRAY B/B入 1,490

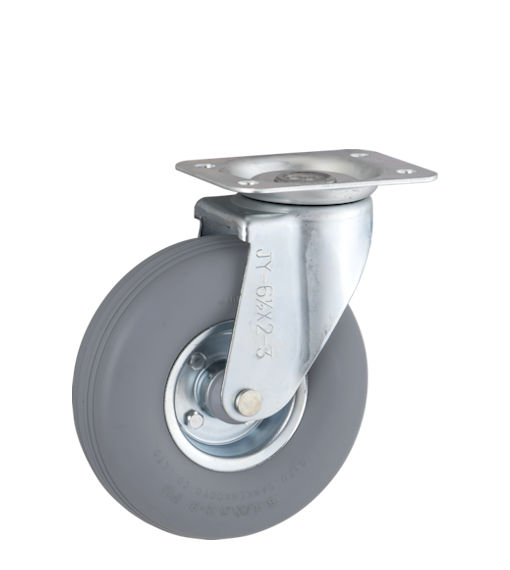

PU B/B入 - 1,640

※長穴になります。

軸 受
B/B入:鋼板製ベアリング入り
車輪仕様
BLACK:車輪色・黒
GRAY :車輪色・グレー
PU:PU型ノーパンクタイヤ(発泡ウレタン) PU型タイヤ特長

タイヤ外径・幅は、標準空気圧・無負荷の状態で測定したものです。
使用条件によって変動する可能性があります。
