産業車輌用旋回キャスター HLJ / HLJY / HFJF Type
金具寸法・寸法図 ケース入数 PDFダウンロード
サイズ 61/2×2-3 2.00-4 61/2×2-4
2.50-4 3.00-4 8×3.00-4 3.50-5

単位:mm

品　　　番 車輪
仕様		 軸受 最大荷重 タイヤ 標準
空気圧		 シャフト径 取付
高さ		 トップ
プレート		 取付穴
ピッチ		 取付
穴径		 偏心 自重
外径 幅
(daN) (kgf) A R D H1 F1/F2 P1/P2 d E (g)
(kgf/
cm2)

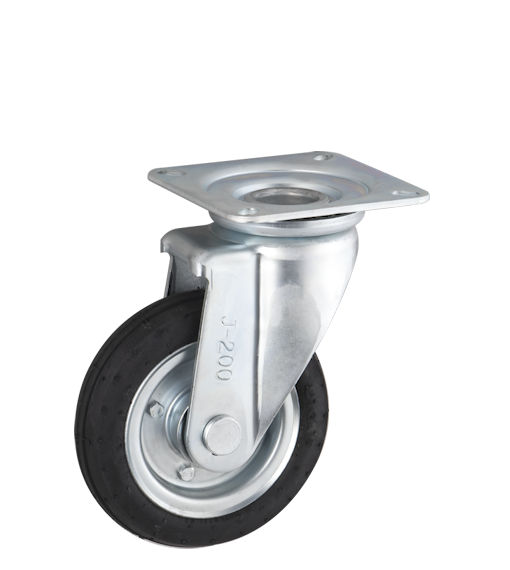

HLJ61/2×2-4 BLACK B/B入 80 81.6 175 40 2.5 20 237 140/140 ※
115/115
(105/105)		 11 58 3,440
GRAY B/B入 3,440

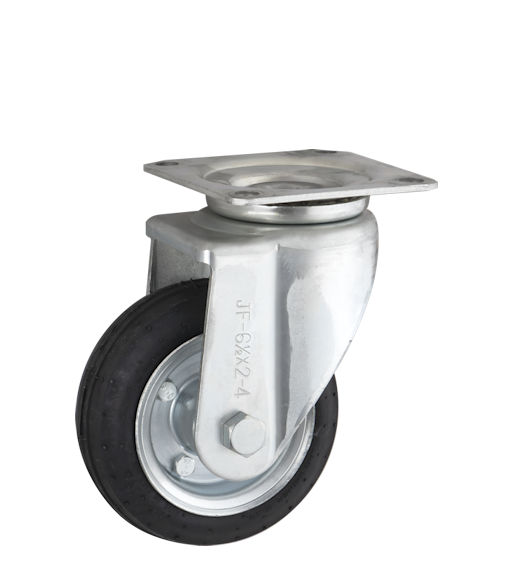

HFJF61/2×2-4 BLACK B/B入 80 81.6 169 50 2.5 20 234 140/140 112/112 14 58 4,090
GRAY B/B入 4,090

※長穴に変更となりました[φ200旋回金具・取付穴の変更案内]。

軸　受
B/B入：鋼板製ベアリング入り
車輪仕様
BLACK：車輪色・黒
GRAY ：車輪色・グレー
　
受注生産品です。一定のロット数量と納期が必要です。

タイヤ外径・幅は、標準空気圧・無負荷の状態で測定したものです。
使用条件によって変動する可能性があります。
