UKAI Mark

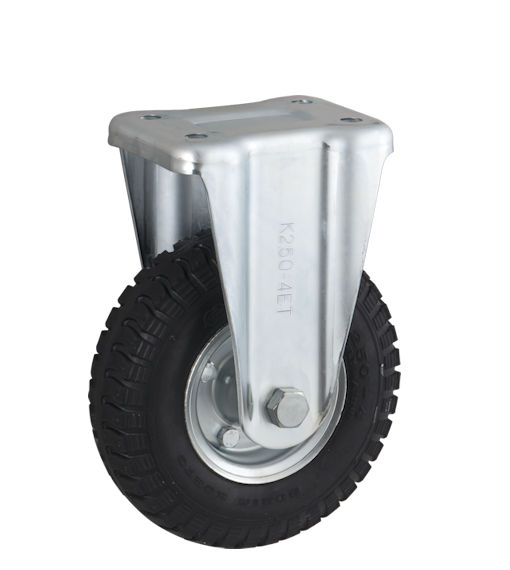

産業車輌用固定キャスター HLK / HFKF Type
金具寸法・寸法図 ケース入数 PDFダウンロード
サイズ 61/2×2-3 2.00-4 61/2×2-4
2.50-4 3.00-4 8×3.00-4 3.50-5

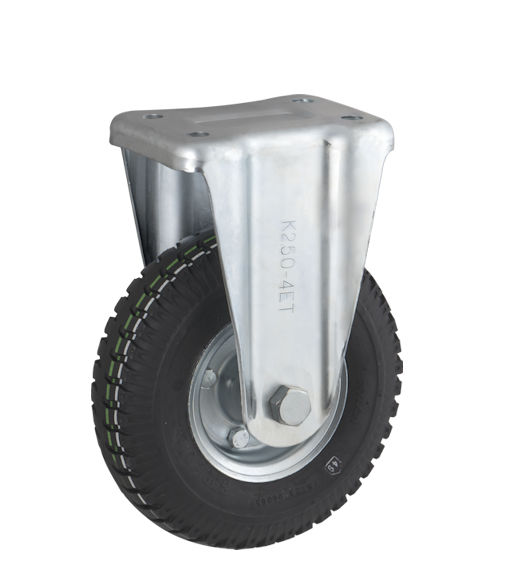

HLK2.50-4
FO BLACK

HLK2.50-4写真

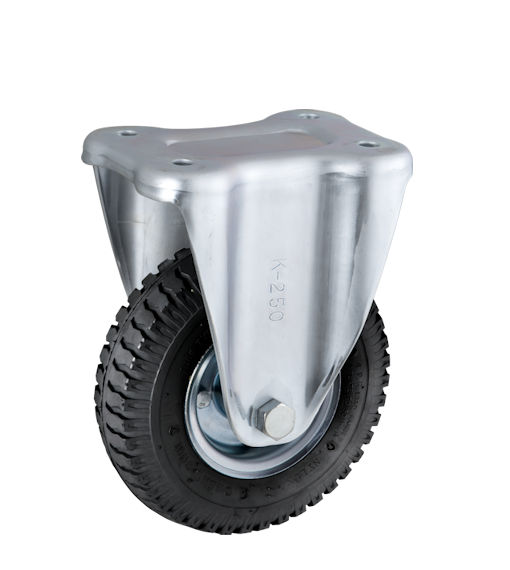

HLK2.50-4
PU GRAY

HLK2.50-4 PU GRAY写真

画像をクリックすると拡大画像が表示されます。

単位:mm

品　　　番 車輪
仕様		 軸受 最大荷重 タイヤ 標準
空気圧		 シャフト径 取付
高さ		 トップ
プレート		 取付穴
ピッチ		 取付
穴径		 自重
外径 幅
(daN) (kgf) A R D H1 F1/F2 P1/P2 d (g)
(kgf/
cm2)
HLK2.50-4 BS B/B入 85 86.7 225 65 3.5 20 292 200/140 140/80 14 4,350
FO BLACK B/B入 218 62 289 4,260
GRAY B/B入 4,260
PU BLACK B/B入 85 86.7 211 61 － 285 4,550
GRAY B/B入 4,550
AL B/B入 100 102.0 220 60 － 290 5,480
HLETK2.50-4 BS B/B入 85 86.7 225 65 3.5 20 292 158/120 112/63 14 3,300
FO BLACK B/B入 218 62 289 3,210
GRAY B/B入 3,210
PU BLACK B/B入 85 86.7 211 61 － 285 3,500
GRAY B/B入 3,500
AL B/B入 100 102.0 220 60 － 290 4,430
軸　受
B/B入：鋼板製ベアリング入り
車輪仕様
BS：ブリヂストン製タイヤ使用
FO：海外メーカー製タイヤ使用
PU：PU型ノーパンクタイヤ(発泡ウレタン) PU型タイヤ特長
BLACK：車輪色・黒
GRAY ：車輪色・グレー
AL：エアーレス、ソリッドタイヤ(ノーパンクタイヤ)
　
受注生産品です。一定のロット数量と納期が必要です。

タイヤ外径・幅は、標準空気圧・無負荷の状態で測定したものです。
使用条件によって変動する可能性があります。
