産業車輌用固定キャスター HLK3.00-4

UKAI CASTERS

トップページへ

別ウインドウで開く

岐阜産研工業株式会社

産業車輌用固定キャスター HLK / HFKF Type

金具寸法・寸法図ケース入数 PDFダウンロード

サイズ 6¹/₂×2-3 2.00-4 6¹/₂×2-4
2.50-4 3.00-4 8×3.00-4 3.50-5

単位:mm

品　　　番	車輪仕様	軸受	最大荷重		タイヤ		標準空気圧	シャフト径	取付高さ	トッププレート	取付穴ピッチ	取付穴径	自重
			最大荷重		外径	幅		シャフト径	取付高さ	トッププレート	取付穴ピッチ	取付穴径	自重
			(daN)	(kgf)	A	R		D	H1	F1/F2	P1/P2	d	(g)
							(kgf/ cm²)
HLK3.00-4	BS	B/B入	110	112.2	253	82	3.5	20	306	200/140	140/80	14	4,620
	FO	B/B入	110	112.2	254	76	3.5		307				4,620
	PU	B/B入	110	112.2	242	76	－		301				5,260
	AL	B/B入	130	132.6	248	73	－		304				6,640

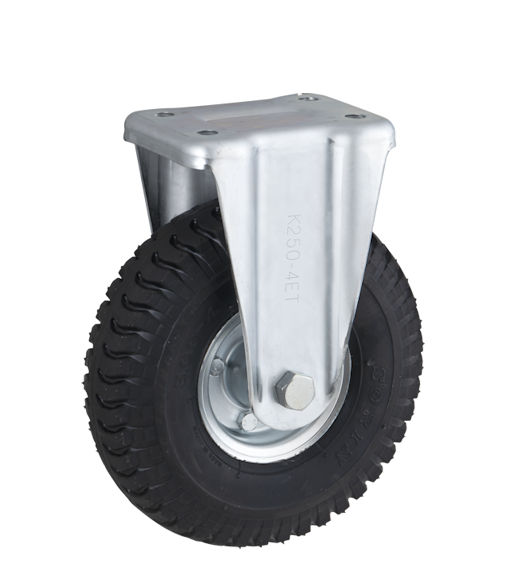

HLETK3.00-4	BS	B/B入	110	112.2	253	82	3.5	20	306	158/120	112/63	14	3,570
	FO	B/B入	110	112.2	254	76	3.5		307				3,570
	PU	B/B入	110	112.2	242	76	－		301				4,210
	AL	B/B入	130	132.6	248	73	－		304				5,590

軸　受

B/B入：鋼板製ベアリング入り

車輪仕様

BS：ブリヂストン製タイヤ使用
FO：海外メーカー製タイヤ使用
PU：PU型ノーパンクタイヤ(発泡ウレタン) PU型タイヤ特長
AL：エアーレス、ソリッドタイヤ(ノーパンクタイヤ)

タイヤ外径・幅は、標準空気圧・無負荷の状態で測定したものです。
使用条件によって変動する可能性があります。
