ステンレス製ストッパー付固定金具
KABZ Type
サイズ 75 100 130 150 200 [左用]
特長 金具寸法・寸法図 ケース入数 PDFダウンロード

PKABZ-150

　

PKABZ-150写真

PNAKABZ-150

　

PNAKABZ-150写真

PNUAKABZ-150

　

PNUAKABZ-150写真

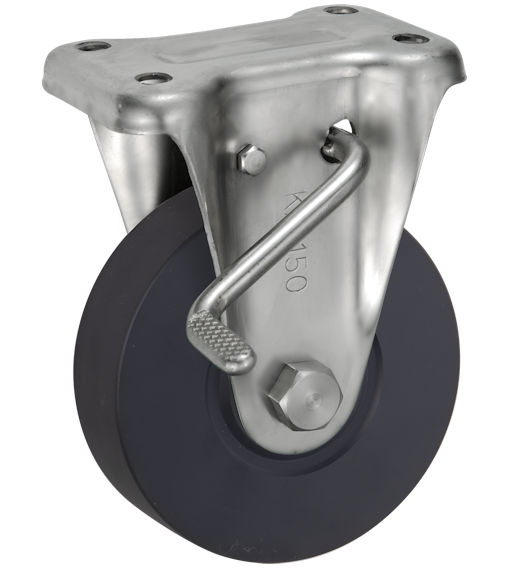

UWAKABZ-150

　

UWAKABZ-150写真

画像をクリックすると拡大画像が表示されます。
各種車輪を装着したキャスターの写真は、車輪装着イメージをご覧ください。

単位:mm

サイズ 品　　　番 車輪仕様 軸受 最大荷重 タイヤ
幅		 シャフト
径		 取付
高さ		 トップ
プレート		 取付穴
ピッチ		 取付
穴径		 自重
(daN) (kgf) R D H1 F1/F2
P1/
P2
(P2') 		d (g)


150 ■ナイロン
PKABZ-150 ナイロン 　 180 183.6 45 20 198 137/93
※100/
56
(50)
11 1,560
PBKABZ-150 ナイロン B/B入 300 306.0 1,800
PBDKABZ-150 ナイロン SUS入 1,800
■樹脂製ゴム
PNKABZ-150 ゴム B/B入 175 178.5 38 20 198 137/93
※100/
56
(50)
11 1,820
PNDKABZ-150 ゴム SUS入 1,820
PNAKABZ-150 ゴム 　 140 142.8 1,660
■樹脂製ウレタンゴム
PNUKABZ-150 ウレタン B/B入 250 255.0 38 20 198 137/93
※100/
56
(50)
11 1,780
PNUDKABZ-150 ウレタン SUS入 1,780
PNUAKABZ-150 ウレタン 　　 150 153.0 1,590
■MCナイロン
UWBKABZ-150 MCナイロン B/B入 350 357.0 40 20 198 137/93
※100/
56
(50)
11 2,240
UWBDKABZ-150 MCナイロン SUS入 2,240
UWAKABZ-150 MCナイロン 　　 2,090
UWBSKABZ-150 MCナイロン B/B入 30 1,840
UWBSDKABZ-150 MCナイロン SUS入 1,840
■鋼板製ゴム 車輪本体は、ステンレス製ではありません。
SKABZ-150 ゴム B/B入 200 204.0 45 20 198 137/93
※100/
56
(50)
11 2,110
SRKABZ-150 赤ゴム B/B入 160 163.2 2,110
CRKABZ-150 耐熱ゴム B/B入 200 204.0 2,150
■鋼板製ウレタンゴム 車輪本体は、ステンレス製ではありません。
SUIKABZ-150 ウレタン B/B入 300 306.0 38 20 198 137/93
※100/
56
(50)
11 2,300
SUIEKABZ-150 帯電防止ウレタン B/B入 2,300

※長穴になります。

●左用のストッパーペダル仕様も用意しております(KABZ-150→KABZL-150となります）[左用ストッパーについて]。

※金具は、オールステンレス製( SUS304 [ 18-8 STAINLESS ]、板バネはバネ用ステンレス鋼板を使用)で、
錆びにくく、耐腐食性に優れています。
軸　受
無印　：滑り軸受け
B/B入：鋼板製ベアリング入り
SUS入：ステンレス製ベアリング入り

　
受注生産品です。通常：30～60日の納期が必要です。詳細については、ご発注時にお問い合わせください。

シングルストッパー仕様
車輪の回転
のみを止める

ＫＡＢＺ金具は、ステンレス製ですが、下記車輪の車輪本体はステンレス製ではありません。
また、ステンレス製ベアリングをセットすることもできません。
キャスター選定の際は、くれぐれもご注意下さい。
鋼板製ゴム車輪（Ｓ，ＳＲ，ＳＨ，ＣＲ）　／　鋼板製ウレタンゴム車 （ＳＵＩ，ＳＵＩＥ）
