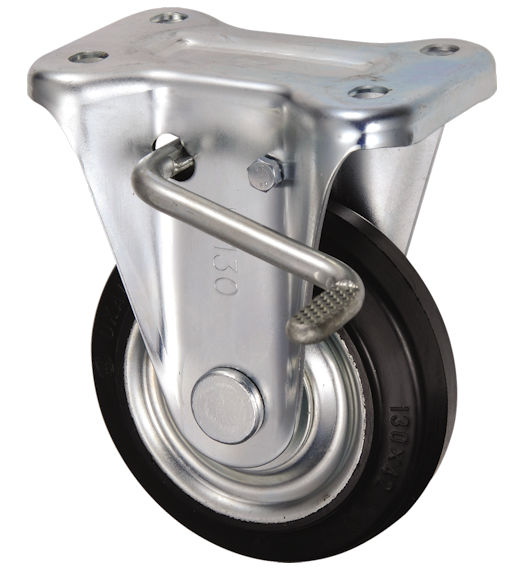

SKBZL-130
画像をクリックすると拡大画像が表示されます。
単位:mm
| サイズ | 品 番 | 車輪仕様 | 軸受 | 最大荷重 | タイヤ 幅 |
シャフト 径 |
取付 高さ |
トップ プレート |
取付穴 ピッチ |
取付 穴径 |
自重 | ||
| (daN) | (kgf) | R | D | H1 | F1/F2 |
P1/
P2(P2') |
d | (g) | |||||
 |
 |
 |
 |
 |
 |
 |
 |
 |
|||||
| 130 | ■鋼板製ゴム | ||||||||||||
| SKBZL-130 | ゴム | B/B入 | 180 | 183.6 | 42 | 20 | 177 | 137/93 |
※100/
56
(50) |
11 | 1,750 | ||
| SRKBZL-130 | 赤ゴム | B/B入 | 140 | 142.8 | 1,750 | ||||||||
| CRKBZL-130 | 耐熱ゴム | B/B入 | 180 | 183.6 | 1,780 | ||||||||
| ■鋼板製ウレタンゴム | |||||||||||||
| SUIKBZL-130 | ウレタン | B/B入 | 250 | 255.0 | 35 | 20 | 177 | 137/93 |
※100/
56
(50) |
11 | 1,880 | ||
| SUIEKBZL-130 | 帯電防止ウレタン | B/B入 | 1,880 | ||||||||||
| ■樹脂製ゴム | |||||||||||||
| PNKBZL-130 | ゴム | B/B入 | 145 | 147.9 | 38 | 20 | 177 | 137/93 |
※100/
56
(50) |
11 | 1,550 | ||
| PNDKBZL-130 | ゴム | SUS入 | 1,550 | ||||||||||
| PNAKBZL-130 | ゴム | 120 | 122.4 | 1,360 | |||||||||
| ■樹脂製ウレタンゴム | |||||||||||||
| PNUKBZL-130 | ウレタン | B/B入 | 200 | 204.0 | 35 | 20 | 177 | 137/93 |
※100/
56
(50) | 11 | 1,490 | ||
| PNUDKBZL-130 | ウレタン | SUS入 | 1,490 | ||||||||||
| PNUAKBZL-130 | ウレタン | 120 | 122.4 | 1,300 | |||||||||
| ■ナイロン | |||||||||||||
| PKBZL-130 | ナイロン | 150 | 153.0 | 42 | 20 | 177 | 137/93 |
※100/
56
(50) | 11 | 1,290 | |||
| PBKBZL-130 | ナイロン | B/B入 | 250 | 255.0 | 1,490 | ||||||||
| PBDKBZL-130 | ナイロン | SUS入 | 1,490 | ||||||||||
| ■MCナイロン | |||||||||||||
| UWBKBZL-130 | MCナイロン | SUS入 | 250 | 255.0 | 36 | 20 | 177 | 137/93 |
※100/
56
(50) | 11 | 1,770 | ||
| UWBDKBZL-130 | MCナイロン | SUS入 | 1,770 | ||||||||||
| UWAKBZL-130 | MCナイロン | 1,620 | |||||||||||
| UWBSKBZL-130 | MCナイロン | B/B入 | 30 | 1,510 | |||||||||
| UWBSDKBZL-130 | MCナイロン | SUS入 | 1,510 | ||||||||||
※長穴になります。
