UKAI Mark
中荷重用ストッパー付固定金具[左用]
KBZL Type 左用ストッパーについて
サイズ 75 100 130 150 200 KBZ Type[右用]
金具寸法・寸法図 ケース入数 PDFダウンロード

SKBZL-150

SKBZL-150写真

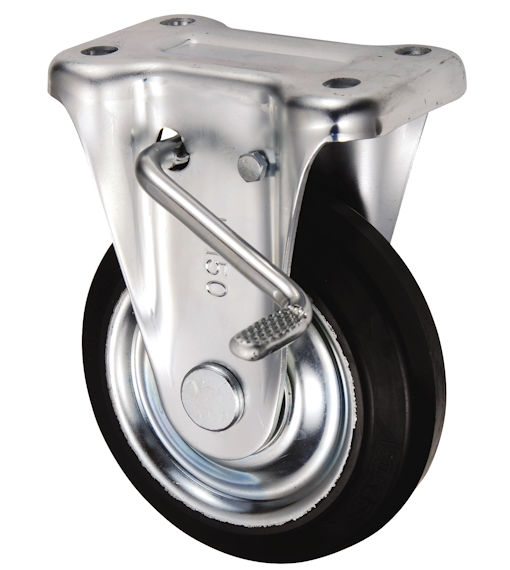

CRKBZL-150

CRKBZL-150写真

画像をクリックすると拡大画像が表示されます。

単位:mm

サイズ 防
護
カ
バ
｜		 品　　　番 車輪仕様 軸受 最大荷重 タイヤ
幅		 シャフト
径		 取付
高さ		 トップ
プレート		 取付穴
ピッチ		 取付
穴径		 自重
(daN) (kgf) R D H1 F1/F2
P1/
P2
(P2')
d (g)
150 ■鋼板製ゴム
☆ SKBZL-150 ゴム B/B入 200 204.0 45 20 198 137/93
※100/
56
(50)
11 2,140
☆ SRKBZL-150 赤ゴム B/B入 160 163.2 2,140
☆ CRKBZL-150 耐熱ゴム B/B入 200 204.0 2,180
■鋼板製ウレタンゴム
☆ SUIKBZL-150 ウレタン B/B入 300 306.0 38 20 198 137/93
※100/
56
(50)
11 2,330
☆ SUIEKBZL-150 帯電防止ウレタン B/B入 2,330
■樹脂製ゴム
☆ PNKBZL-150 ゴム B/B入 175 178.5 38 20 198 137/93
※100/
56
(50)
11 1,850
☆ PNDKBZL-150 ゴム SUS入 1,850
PNAKBZL-150 ゴム 　　 140 142.8 1,690
■樹脂製ウレタンゴム
☆ PNUKBZL-150 ウレタン B/B入 250 255.0 38 20 198 137/93
※100/
56
(50)
11 1,810
☆ PNUDKBZL-150 ウレタン SUS入 1,810
PNUAKBZL-150 ウレタン 　　 150 153.0 1,620
■ナイロン
PKBZL-150 ナイロン 　　 180 183.6 45 20 198 137/93
※100/
56
(50)
11 1,590
☆ PBKBZL-150 ナイロン B/B入 300 306.0 1,830
☆ PBDKBZL-150 ナイロン SUS入 1,830
■MCナイロン
UWBKBZL-150 MCナイロン B/B入 300 306.0 40 20 198 137/93
※100/
56
(50)
11 2,270
UWBDKBZL-150 MCナイロン SUS入 2,270
UWAKBZL-150 MCナイロン 　　 2,120
☆ UWBSKBZL-150 MCナイロン B/B入 30 1,870
☆ UWBSDKBZL-150 MCナイロン SUS入 1,870

※長穴になります。
☆足の巻き込み事故を防ぐ、防護カバーを装着することができます。防護カバー付キャスターの詳細


軸　受
無印　：滑り軸受け
B/B入：鋼板製ベアリング入り
SUS入：ステンレス製ベアリング入り

　
受注生産品です。通常：30～60日の納期が必要です。詳細については、ご発注時にお問い合わせください。

シングルストッパー仕様
車輪の回転
のみを止める
