SKBZL-100

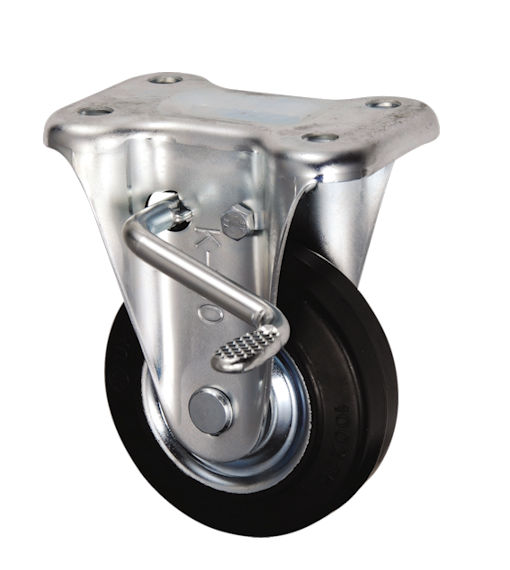

CRKBZL-100
画像をクリックすると拡大画像が表示されます。
単位:mm
| サイズ | 品 番 | 車輪仕様 | 軸受 | 最大荷重 | タイヤ 幅 |
シャフト 径 |
取付 高さ |
トップ プレート |
取付穴 ピッチ |
取付 穴径 |
自重 | ||
| (daN) | (kgf) | R | D | H1 | F1/F2 | P1/P2 | d | (g) | |||||
 |
 |
 |
 |
 |
 |
 |
 |
 |
|||||
| 100 | ■鋼板製ゴム | ||||||||||||
| SKBZL-100 | ゴム | B/B入 | 130 | 132..6 | 35 | 12 | 144 | 115/80 | 80/45 | 11 | 920 | ||
| SRKBZL-100 | 赤ゴム | B/B入 | 100 | 102.2 | 920 | ||||||||
| CRKBZL-100 | 耐熱ゴム | B/B入 | 130 | 132.6 | 950 | ||||||||
| ■鋼板製ウレタンゴム | |||||||||||||
| SUIKBZL-100 | ウレタン | B/B入 | 180 | 183.6 | 32 | 12 | 144 | 115/80 | 80/45 | 11 | 990 | ||
| SUIEKBZL-100 | 帯電防止ウレタン | B/B入 | 990 | ||||||||||
| ■樹脂製ゴム | |||||||||||||
| PNKBZL-100 | ゴム | B/B入 | 100 | 102.0 | 32 | 12 | 144 | 115/80 | 80/45 | 11 | 820 | ||
| PNDKBZL-100 | ゴム | SUS入 | 820 | ||||||||||
| PNAKBZL-100 | ゴム | 760 | |||||||||||
| ■樹脂製ウレタンゴム | |||||||||||||
| PNUKBZL-100 | ウレタン | B/B入 | 150 | 153.0 | 32 | 12 | 144 | 115/80 | 80/45 | 11 | 800 | ||
| PNUDKBZL-100 | ウレタン | SUS入 | 800 | ||||||||||
| PNUAKBZL-100 | ウレタン | 100 | 102.0 | 740 | |||||||||
| ■ナイロン | |||||||||||||
| PKBZL-100 | ナイロン | 120 | 122.4 | 35 | 12 | 144 | 115/80 | 80/45 | 11 | 720 | |||
| PBKBZL-100 | ナイロン | B/B入 | 180 | 183.6 | 780 | ||||||||
| PBDKBZL-100 | ナイロン | SUS入 | 780 | ||||||||||
| ■MCナイロン | |||||||||||||
| UWBKBZL-100 | MCナイロン | B/B入 | 180 | 183.6 | 29 | 12 | 144 | 115/80 | 80/45 | 11 | 930 | ||
| UWBDKBZL-100 | MCナイロン | SUS入 | 930 | ||||||||||
| UWAKBZL-100 | MCナイロン | 880 | |||||||||||
| UWBSKBZL-100 | MCナイロン | B/B入 | 30 | 880 | |||||||||
| UWBSDKBZL-100 | MCナイロン | SUS入 | 880 | ||||||||||
