ステンレス製旋回金具
JA Type

サイズ 75 100 130 150 200

特長金具寸法・寸法図ケース入数 PDFダウンロード

PJA-150

PNAJA-150

画像をクリックすると拡大画像が表示されます。

単位:mm

サイズ	品　　　番		車輪仕様	軸受	最大荷重		タイヤ幅	シャフト径	取付高さ	トッププレート	取付穴ピッチ	取付穴径	偏心	自重
					(daN)	(kgf)	R	D	H1	F1/F2	P1/P2	d	E	(g)

150	■ナイロン
	PJA-150		ナイロン		250	255.2	45	20	198	120/120	90/90	11	45	1,880
	PBJA-150		ナイロン	B/B入	300	306.0								2,120
	PBDJA-150		ナイロン	SUS入										2,120
	■樹脂製ゴム
	PNJA-150		ゴム	B/B入	175	178.5	38	20	198	120/120	90/90	11	45	2,140
	PNDJA-150		ゴム	SUS入										2,140
	PNAJA-150		ゴム		140	142.8								1,980
	■樹脂製ウレタンゴム
	PNUJA-150		ウレタン	B/B入	250	255.0	38	20	198	120/120	90/90	11	45	2,100
	PNUDJA-150		ウレタン	SUS入										2,100
	PNUAJA-150		ウレタン		150	153.0								1,910
	■MCナイロン
	UWBJA-150		MCナイロン	B/B入	350	357.0	40	20	198	120/120	90/90	11	45	2,560
	UWBDJA-150		MCナイロン	SUS入										2,560

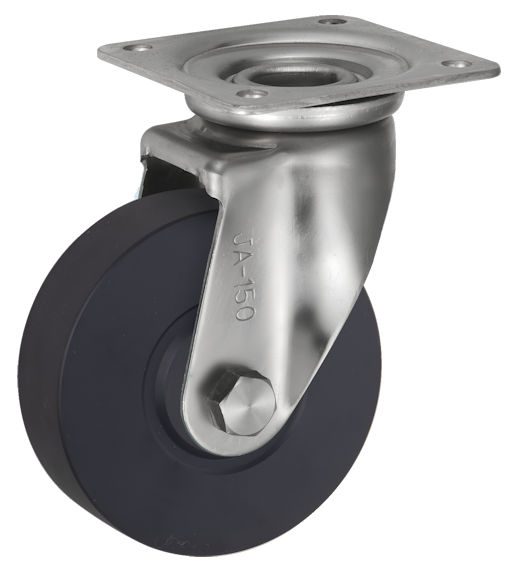

	UWAJA-150		MCナイロン											2,410
	UWBSJA-150		MCナイロン	B/B入			30							2,160
	UWBSDJA-150		MCナイロン	SUS入										2,160
	■鋼板製ゴム				車輪本体は、ステンレス製ではありません。
	SJA-150		ゴム	B/B入	200	204.0	45	20	198	120/120	90/90	11	45	2,430
	SRJA-150		赤ゴム	B/B入	160	163.2								2,430
	CRJA-150		耐熱ゴム	B/B入	200	204.0								2,470
	■鋼板製ウレタンゴム				車輪本体は、ステンレス製ではありません。
	SUIJA-150		ウレタン	B/B入	300	306.0	38	20	198	120/120	90/90	11	45	2,620
	SUIEJA-150		帯電防止ウレタン	B/B入										2,620

●金具は、オールステンレス製( SUS304 [ 18-8 STAINLESS ] )です。

軸　受

無印　：滑り軸受け
B/B入：鋼板製ベアリング入り
SUS入：ステンレス製ベアリング入り

　

受注生産品です。通常：30～60日の納期が必要です。詳細については、ご発注時にお問い合わせください。

JＡ金具は、ステンレス製ですが、下記車輪の車輪本体はステンレス製ではありません。
また、ステンレス製ベアリングをセットすることもできません。
キャスター選定の際は、くれぐれもご注意下さい。

鋼板製ゴム車輪（Ｓ，ＳＲ，ＳＨ，ＣＲ）　／　鋼板製ウレタンゴム車（ＳＵＩ，ＳＵＩＥ）
