UKAI Mark
ステンレス製固定金具
KA Type
サイズ 75 100 130 150 200
特長 金具寸法・寸法図 ケース入数 PDFダウンロード

PKA-150

PKA-150写真

PNAKA-150

PNAKA-150写真

画像をクリックすると拡大画像が表示されます。

単位:mm

サイズ 品　　　番 車輪仕様 軸受 最大荷重 タイヤ
幅		 シャフト
径		 取付
高さ		 トップ
プレート		 取付穴
ピッチ		 取付
穴径		 自重
(daN) (kgf) R D H1 F1/F2
P1/
P2
(P2')
d (g)


150 ■ナイロン
PKA-150 ナイロン 　　 180 183.6 45 20 198 137/93
※100/
56
(50)
 11 1,370
PBKA-150 ナイロン B/B入 300 306.0 1,610
PBDKA-150 ナイロン SUS入 1,610
■樹脂製ゴム
PNKA-150 ゴム B/B入 175 178.5 38 20 198 137/93
※100/
56
(50)
 11 1,630
PNDKA-150 ゴム SUS入 1,630
PNAKA-150 ゴム 　 140 142.8 1,470
■樹脂製ウレタンゴム
PNUKA-150 ウレタン B/B入 250 255.0 38 20 198 137/93
※100/
56
(50)
 11 1,590
PNUDKA-150 ウレタン SUS入 1,590
PNUAKA-150 ウレタン 　　 150 153.0 1,400
■MCナイロン
UWBKA-150 MCナイロン B/B入 350 357.0 40 20 198 137/93
※100/
56
(50)
 11 2,050
UWBDKA-150 MCナイロン SUS入 2,050

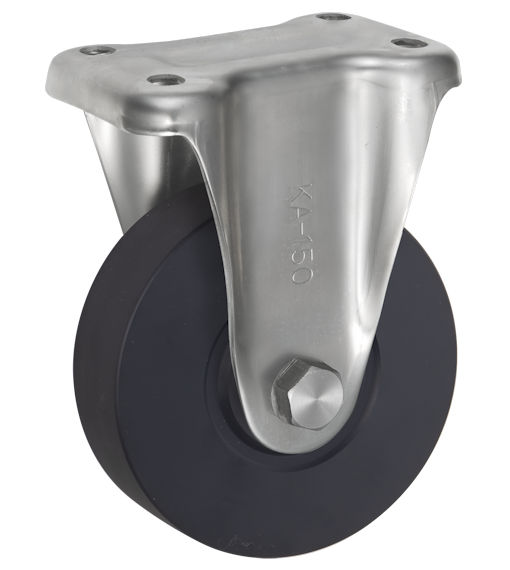

UWAKA-150 MCナイロン 　　　 1,900
UWBSKA-150 MCナイロン B/B入 30 1,650
UWBSDKA-150 MCナイロン SUS入 1,650
■鋼板製ゴム 車輪本体は、ステンレス製ではありません。
SKA-150 ゴム B/B入 200 204.0 45 20 198 137/93
※100/
56
(50)
 11 1,920
SRKA-150 赤ゴム B/B入 160 163.2 1,920
CRKA-150 耐熱ゴム B/B入 200 204.0 1,960
■鋼板製ウレタンゴム 車輪本体は、ステンレス製ではありません。
SUIKA-150 ウレタン B/B入 300 306.0 38 20 198 137/93
※100/
56
(50)
 11 2,110
SUIEKA-150 帯電防止ウレタン B/B入 2,110

※長穴になります。

●金具は、オールステンレス製( SUS304 [ 18-8 STAINLESS ] )です。

軸　受
無印　：滑り軸受け
B/B入：鋼板製ベアリング入り
SUS入：ステンレス製ベアリング入り

　
受注生産品です。通常：30～60日の納期が必要です。詳細については、ご発注時にお問い合わせください。

ＫＡ金具は、ステンレス製ですが、下記車輪の車輪本体はステンレス製ではありません。
また、ステンレス製ベアリングをセットすることもできません。
キャスター選定の際は、くれぐれもご注意下さい。
鋼板製ゴム車輪（Ｓ，ＳＲ，ＳＨ，ＣＲ）　／　鋼板製ウレタンゴム車 （ＳＵＩ，ＳＵＩＥ）
