ステンレス製ストッパー付旋回金具
JAB Type
サイズ 75 130 130 150 200
特長 金具寸法・寸法図 ケース入数 PDFダウンロード

PJAB-150



PJAB-150写真

PNAJAB-150



PNAJAB-150写真


画像をクリックすると拡大画像が表示されます。

単位:mm

サイズ 品   番 車輪仕様 軸受 最大荷重 タイヤ
シャフト
取付
高さ
トップ
プレート
取付穴
ピッチ
取付
穴径
偏心 自重
(daN) (kgf) R D H1 F1/F2 P1/P2 d E (g)


150 ■ナイロン
PJAB-150 ナイロン   180 183.6 45 20 198 120/120 90/90 11 45 2,080
PBJAB-150 ナイロン B/B入 300 306.0 2,320
PBDJAB-150 ナイロン SUS入 2,320
■樹脂製ゴム
PNJAB-150 ゴム B/B入 175 178.5 38 20 198 120/120 90/90 11 45 2,340
PNDJAB-150 ゴム SUS入 2,340
PNAJAB-150 ゴム   140 142.8 2,180
■樹脂製ウレタンゴム
PNUJAB-150 ウレタン B/B入 250 255.0 38 20 198 120/120 90/90 11 45 2,300
PNUDJAB-150 ウレタン SUS入 2,300
PNUAJAB-150 ウレタン     150 153.0 2,110
■MCナイロン
UWBJAB-150 MCナイロン B/B入 350 357.0 40 20 198 120/120 90/90 11 45 2,760
UWBDJAB-150 MCナイロン SUS入 2,760

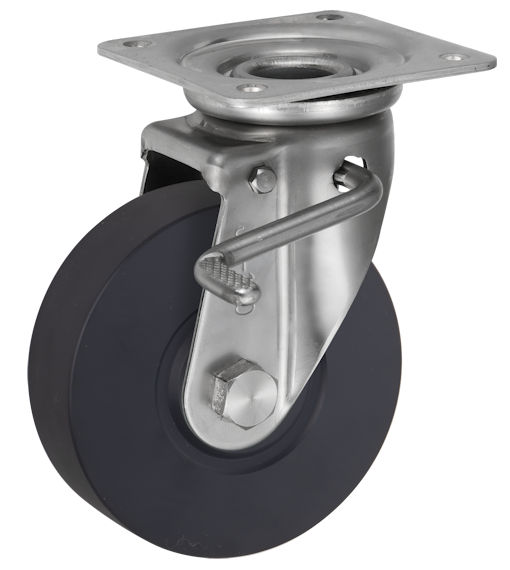

UWAJAB-150 MCナイロン     2,610
UWBSJAB-150 MCナイロン B/B入 30 2,360
UWBSDJAB-150 MCナイロン SUS入 2,360
■鋼板製ゴム 車輪本体は、ステンレス製ではありません。
SJAB-150 ゴム B/B入 200 204.0 45 20 198 120/120 90/90 11 45 2,630
SRJAB-150 赤ゴム B/B入 160 163.2 2,630
CRJAB-150 耐熱ゴム B/B入 200 204.0 2,670
■鋼板製ウレタンゴム 車輪本体は、ステンレス製ではありません。
SUIJAB-150 ウレタン B/B入 300 306.0 38 20 198 120/120 90/90 11 45 2,820
SUIEJAB-150 帯電防止ウレタン B/B入 2,820

●左用のストッパーペダル仕様は用意しておりません[左用ストッパーについて]。

※金具は、オールステンレス製( SUS304 [ 18-8 STAINLESS ]、板バネはバネ用ステンレス鋼板を使用)で、
錆びにくく、耐腐食性に優れています [ステンレス板バネの仕様変更について]。
軸 受
無印 :滑り軸受け
B/B入:鋼板製ベアリング入り
SUS入:ステンレス製ベアリング入り


受注生産品です。通常:30~60日の納期が必要です。詳細については、ご発注時にお問い合わせください。

ダブルストッパー仕様
車輪の回転
金具の旋回
を同時に止める

JAB金具は、ステンレス製ですが、下記車輪の車輪本体はステンレス製ではありません。
また、ステンレス製ベアリングをセットすることもできません。
キャスター選定の際は、くれぐれもご注意下さい。

鋼板製ゴム車輪(S,SR,SH,CR) / 鋼板製ウレタンゴム車 (SUI,SUIE)
